Nel campo dell'automazione industriale e del controllo motori, i convertitori di frequenza vettoriali svolgono un ruolo fondamentale. Questi dispositivi sono essenziali per controllare la velocità e la coppia dei motori elettrici, offrendo maggiore efficienza, precisione e flessibilità. Tra i concetti chiave nel funzionamento dei convertitori di frequenza vettoriali vi sono i sistemi di controllo ad anello aperto e ad anello chiuso. In qualità di fornitore leader di convertitori di frequenza vettoriali, sono qui per approfondire le differenze tra questi due metodi di controllo.
Controllo ad anello aperto di convertitori di frequenza vettoriali
Il controllo ad anello aperto, noto anche come controllo V/f (tensione-frequenza) nel contesto dei convertitori di frequenza vettoriali, è un metodo relativamente semplice. In un sistema ad anello aperto, il convertitore di frequenza fornisce al motore una tensione e una frequenza di uscita predeterminate in base ai parametri impostati dall'utente, senza considerare la velocità effettiva del motore o le condizioni di carico.
Il principio alla base del controllo ad anello aperto si basa sulla relazione tra la tensione e la frequenza applicata a un motore CA. Mantenendo un rapporto V/f costante, il flusso magnetico del motore può essere mantenuto relativamente stabile entro un certo intervallo. Ciò consente al motore di funzionare ad una velocità proporzionale alla frequenza applicata. Ad esempio, se si aumenta la frequenza, anche la velocità del motore aumenterà di conseguenza.
Uno dei principali vantaggi del controllo ad anello aperto è la sua semplicità. È facile da configurare e utilizzare e richiede una configurazione minima. Ciò lo rende una soluzione economicamente vantaggiosa per le applicazioni in cui il controllo preciso della velocità non è fondamentale. Ad esempio, in alcuni semplici sistemi di trasporto o ventilatori, il controllo ad anello aperto può fornire prestazioni sufficienti a un costo inferiore.
Tuttavia, anche il controllo ad anello aperto presenta dei limiti. Poiché non tiene conto della velocità effettiva del motore e delle variazioni di carico, la precisione della velocità è relativamente bassa. Quando il carico sul motore cambia, la velocità del motore potrebbe discostarsi dal valore impostato. Inoltre, il controllo ad anello aperto è meno efficace nella gestione delle variazioni dinamiche del carico, il che può comportare una riduzione dell'efficienza e delle prestazioni.
Controllo ad anello chiuso di convertitori di frequenza vettoriali
Il controllo a circuito chiuso, invece, è un metodo più sofisticato e preciso. In un sistema ad anello chiuso, il convertitore di frequenza monitora continuamente la velocità effettiva del motore o altri parametri rilevanti, come la coppia, e regola di conseguenza la tensione e la frequenza di uscita per mantenere le condizioni operative desiderate.
Esistono diversi tipi di sistemi di controllo ad anello chiuso, come il controllo con feedback di velocità e il controllo con feedback di coppia. Nel controllo con feedback di velocità, un sensore, solitamente un encoder, viene installato sull'albero del motore per misurare la velocità effettiva del motore. Il convertitore di frequenza confronta quindi la velocità misurata con la velocità impostata ed effettua le regolazioni per ridurre al minimo l'errore di velocità.
Il controllo di coppia-feedback, invece, si concentra sul controllo della coppia del motore. Misurando la coppia del motore, il convertitore di frequenza può regolare l'uscita per garantire che il motore fornisca la coppia richiesta in diverse condizioni di carico. Ciò è particolarmente utile nelle applicazioni in cui è necessario un controllo preciso della coppia, come nella robotica e nelle macchine utensili.
Il vantaggio principale del controllo a circuito chiuso è la sua elevata precisione. Può fornire un controllo accurato della velocità e della coppia, anche in condizioni di carico variabili. Ciò si traduce in prestazioni migliori, maggiore efficienza e migliore qualità del prodotto. Il controllo ad anello chiuso offre anche una migliore risposta dinamica, consentendo al sistema di adattarsi rapidamente alle variazioni di carico o setpoint.
Tuttavia, i sistemi di controllo a circuito chiuso sono più complessi e costosi dei sistemi a circuito aperto. Richiedono sensori aggiuntivi e algoritmi di controllo più sofisticati, che aumentano i costi e la complessità di installazione e manutenzione.
Confronto tra controllo ad anello aperto e ad anello chiuso
Precisione della velocità
Il controllo ad anello aperto fornisce una precisione di velocità relativamente bassa. Come accennato in precedenza, la velocità del motore in un sistema ad anello aperto può discostarsi dal valore impostato a causa delle variazioni di carico. Al contrario, il controllo ad anello chiuso può ottenere un controllo della velocità ad alta precisione, con errori di velocità tipicamente entro pochi decimi di punto percentuale.
Movimentazione del carico
Nel controllo ad anello aperto, il sistema ha una capacità limitata di gestire le variazioni di carico. Un improvviso cambiamento di carico può causare notevoli fluttuazioni di velocità. Il controllo ad anello chiuso, invece, può regolare rapidamente l'uscita per mantenere la velocità e la coppia desiderate in diverse condizioni di carico, garantendo un funzionamento stabile.
Complessità e costi
Il controllo ad anello aperto è semplice da configurare e utilizzare, il che lo rende una soluzione economicamente vantaggiosa. Richiede meno componenti e algoritmi di controllo meno sofisticati. Il controllo a circuito chiuso è più complesso e richiede sensori aggiuntivi e tecniche di controllo più avanzate. Ciò si traduce in costi iniziali più elevati e in una manutenzione più complessa.
Idoneità all'applicazione
Il controllo ad anello aperto è adatto per applicazioni in cui il controllo preciso della velocità e della coppia non è fondamentale, come ventilatori, pompe e alcuni semplici sistemi di trasporto. Il controllo ad anello chiuso è ideale per applicazioni che richiedono elevata precisione, come macchine utensili, robotica e ascensori.
Le nostre offerte di prodotti in relazione ai metodi di controllo
In qualità di fornitore di convertitori di frequenza vettoriali, offriamo un'ampia gamma di prodotti adatti sia per applicazioni di controllo ad anello aperto che ad anello chiuso. Ad esempio, il nostroConvertitore di frequenza da 50 Hz a 60 Hz trifasepuò essere facilmente configurato per il funzionamento ad anello aperto, fornendo una soluzione affidabile ed economica per il controllo di motori trifase in varie applicazioni industriali.
NostroAzionamento a frequenza variabile con motore sincrono a magnete permanenteè progettato per applicazioni ad alta precisione ed è particolarmente adatto per il controllo a circuito chiuso. Può controllare efficacemente la velocità e la coppia dei motori sincroni a magneti permanenti, offrendo prestazioni eccellenti ed efficienza energetica.
Se stai cercando un convertitore di frequenza monofase, il nsConvertitore di frequenza monofaseè un'ottima opzione. Può essere utilizzato in configurazioni ad anello aperto o ad anello chiuso a seconda dei requisiti specifici.

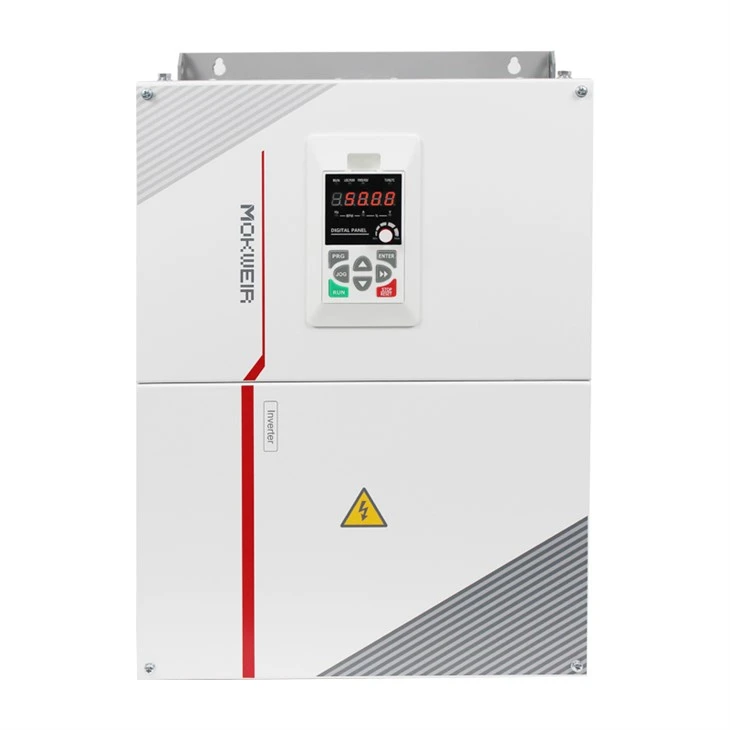

Per le applicazioni che richiedono un controllo preciso dei motori sincroni a magneti permanenti, il nsControllo motore sincrono a magnete permanente (PMSM)fornisce funzionalità avanzate di controllo a circuito chiuso, garantendo prestazioni e affidabilità ottimali.
NostroIngresso monofase VFD da 5 CVè un altro prodotto versatile che può essere utilizzato sia in sistemi ad anello aperto che ad anello chiuso, offrendo una soluzione compatta ed efficiente per applicazioni di controllo motori di piccole e medie dimensioni.
Contatto per acquisto e consulenza tecnica
Se sei interessato ai nostri convertitori di frequenza vettoriali o hai bisogno di ulteriori informazioni sui sistemi di controllo ad anello aperto e ad anello chiuso, non esitare a contattarci. Disponiamo di un team di esperti in grado di fornirti informazioni dettagliate sul prodotto, supporto tecnico e aiutarti a scegliere la soluzione più adatta alla tua specifica applicazione. Che tu abbia bisogno di un semplice convertitore di frequenza ad anello aperto o di un sistema ad anello chiuso ad alta precisione, siamo qui per servirti.
